300CPU模块通讯故障处理

300CPU模块通讯故障处理

更新时间: 2020-05-06
所在城市: 上海市
报    价:

300CPU模块通讯故障处理,西门子PLC及CPU常见故障:指示灯全亮,状态灯全不亮,通讯不上,SF灯亮,灯全闪等故障均可达到非常高的修复率,德国工业PLC维修,西门子PLC模块维修就找上海一擎电气,专业的西门子PLC模块维修专家,10年以上PLC模块维修经验,对于PLC模块出现的大小故障均可轻松解决,一般故障当天即可修好,一擎电气公司配件齐全,还有专门的PLC模块检测设备,修复好
后装上设备

处理方法300CPU模块通讯故障处理的详细资料:

300CPU模块通讯故障处理

西门子PLC300以下是可维修的故障类型:

1、200系列CPU模块不通讯、接错电烧坏、故障灯亮、SF/DIAG灯亮、不通电、不启动、不运行、点无输入、点无输出、灯闪烁维修。

2、300系列CPU模块 MPI不通讯、DP不通讯、接错电烧坏、SF灯亮、不通电、不启动、BF灯亮、DC5V灯不亮、BATF灯亮维修、RUN 灯不亮、FRCE灯亮、灯闪烁维修。

3、数字量输入模块点无输入、输入灯不亮、输入端不能控制、继电器坏更换、保险烧毁维修,点无输入、点无输出、输入输出灯不亮 、灯一直亮维修

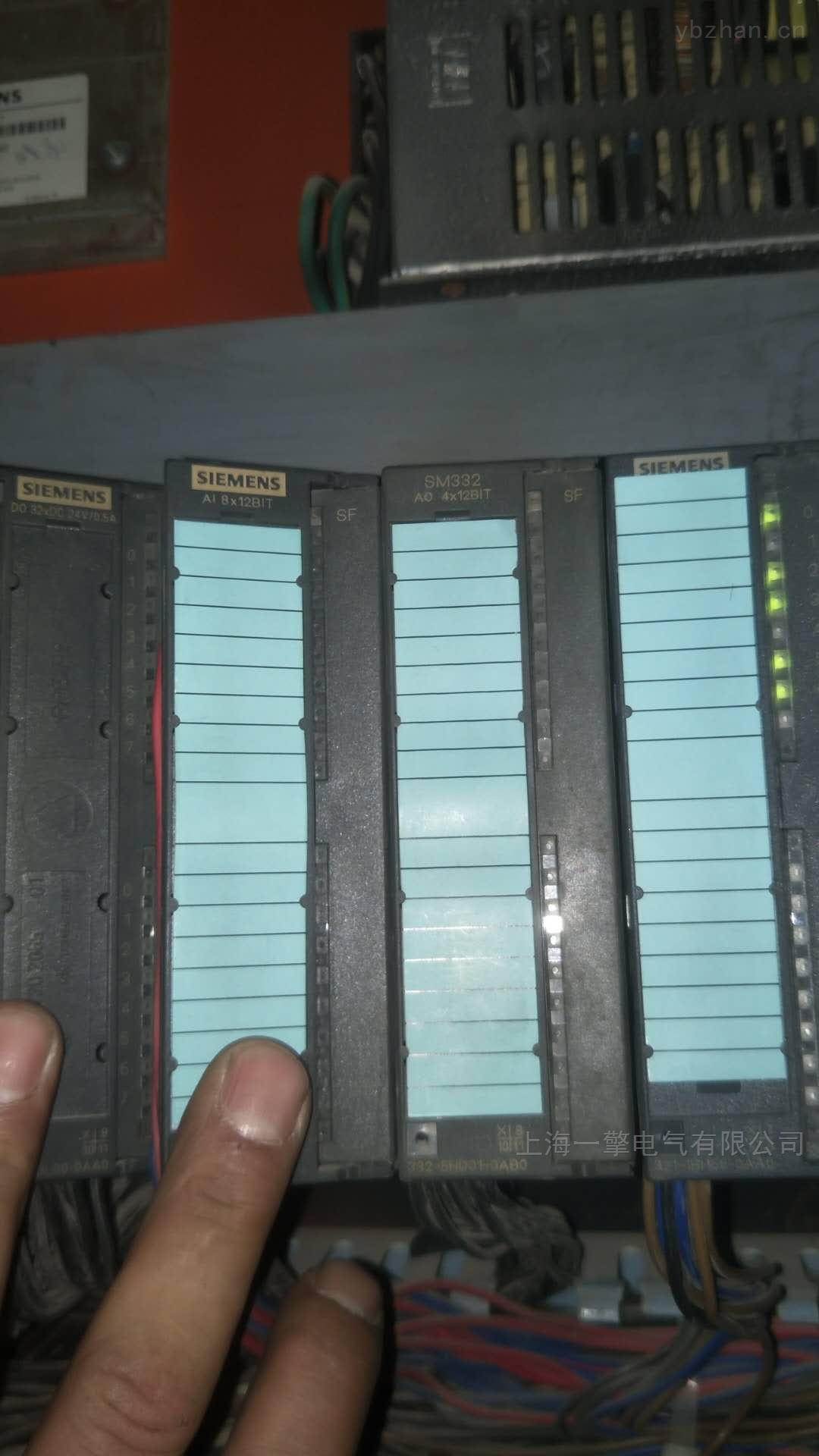

大致了解了一下排除故障及更换接口模块的过程。看了一下硬件组态,该站点后一个数字量输出模块(32位数字量输出6ES7 332-1BL00-0AA0),在程序中没有使用到模块地址,我按该没模块地址区域的其中一个地址编辑了简单的程序,编译、下载到cpu后,走到该从站后一个模块处看输出指示灯仍然没有亮,该子程序确认是被OB1调用了的,程序没有问题。

  于是,直接在该站点上断开电源,重新安装该站点的所有模块,没有发现背板U型连接器及模块插针弯曲情况,检查、确认后回装了该站点的所有模块,上从站电源,待从站接口模块run运行后,后那个模块的输出指示灯还是没有亮起。用户程序上有输出而实际没有输出,我坚信是背板U型连接器或者是其中一个模块的硬件故障。于是,我自己动手拆卸了第二遍该从站的所有模块,认真的看每一个背板U型连接器,及所有插针的情况,正常未发现任何异常,再次上电测试,结果还是一样,后的模块还是没有按正常亮起那盏绿色的指示灯。时间不知不觉中已经快到旁晚的5点左右了,问题还没有找到。我将该从站的数字量输入与数字量输出的模块之间在断电状态下,有意没有安装一个模块后上电,到监控的电脑边看硬件组态在线情况,显示那个位置有错误报警。回想起几次测试,我让同事找一个相同的数字量输出模块,打算用替换法替换来测试。当同事拿来新的数字量输出模块6ES7 332-1BL00-0AA0我插入后,重新上电,哈哈,不但其它输出模块有了输出,后那个我测试的输出点也亮起了应该的绿色指示灯

  4、 模拟量输入模块输入不正常、SF灯亮维修 模拟量输出模块点无输出、输出不受控制维修 模拟量输入输出模块输入不正常、点无输 出、SF灯亮维修

 5、400电源模块内部烧坏、冒烟、灯不亮、不能开机、BATTF灯亮、BAF灯亮、INTF灯亮、DC5V灯不亮、DC24V灯不亮、不能运行维 修

6、CP模块、通讯模块、接口模块、网络模块 SF灯亮、BUF灯亮、不能通讯、不能联网、RX/TX灯不亮、不通电维修

7、功能模块不通电、SF灯亮、不能通讯、不能连上编码器维修

300CPU模块通讯故障处理
